CS碳纖維硅質防火保溫板(碳硅板)制作實施舉例：

實施舉例一：取重量計的硅酸鹽水泥、礦渣、發(fā)泡劑、穩(wěn)泡劑、碳纖維、炭黑、納米級保溫材料和水;其中硅酸鹽水泥為型號425R的早強型水泥50份;礦渣為60份，選擇目數為≥200目金屬礦渣粉;發(fā)泡劑為5 .5份，選擇雙氧水作為發(fā)泡劑;其中穩(wěn)泡劑為1 .5份，穩(wěn)泡劑是指凡是能夠提高氣泡穩(wěn)定性，延長泡沫破滅半衰期的物質都可以叫做穩(wěn)泡劑，就本發(fā)明而言穩(wěn)泡劑選擇粉狀或者液狀均可;粉末狀炭黑為2份;納米級保溫材料選擇氣凝膠，其份數0 .5份;最后水為50份。

實施舉例二：取重量計的硅酸鹽水泥、礦渣、發(fā)泡劑、穩(wěn)泡劑、碳纖維、炭黑、納米級保溫材料和水;其中硅酸鹽水泥為型號425R的早強型水泥40份;礦渣為50份，選擇目數為≥200目金屬礦渣粉;發(fā)泡劑為4份，選擇雙氧水作為發(fā)泡劑;其中穩(wěn)泡劑為1份，穩(wěn)泡劑是指凡是能夠提高氣泡穩(wěn)定性，延長泡沫破滅半衰期的物質都可以叫做穩(wěn)泡劑，就本發(fā)明而言穩(wěn)泡劑選擇粉狀或者液狀均可;粉末狀炭黑為2 .5份;納米級保溫材料選擇氣凝膠，其份數1份;最后水為60份。

實施舉例三：取重量計的硅酸鹽水泥、礦渣、發(fā)泡劑、穩(wěn)泡劑、碳纖維、炭黑、納米級保溫材料和水;其中硅酸鹽水泥為型號425R的早強型水泥45份;礦渣為55份，選擇目數為≥200目金屬礦渣粉;發(fā)泡劑為4 .75份，選擇雙氧水作為發(fā)泡劑;其中穩(wěn)泡劑為1 .25份，穩(wěn)泡劑是指凡是能夠提高氣泡穩(wěn)定性，延長泡沫破滅半衰期的物質都可以叫做穩(wěn)泡劑，就本發(fā)明而言穩(wěn)泡劑選擇粉狀或者液狀均可;粉末狀炭黑為2 .25份;納米級保溫材料選擇氣凝膠，其份數0 .75份;最后水為55份。

CS碳纖維硅質防火保溫板(碳硅板)制作方法為，將實施例中的硅酸鹽水泥、礦渣、碳纖維、炭黑、納米級保溫材料按份數進行稱量預混后，添加稱量后的水，添加的水溫保持在45～55℃，然后添加稱量份數的發(fā)泡劑和穩(wěn)泡劑，添加完畢后進行混合攪拌，攪拌形成均勻的漿料，將漿料在規(guī)定尺寸的模具中進行澆筑，上述的步驟在操作時其工況溫度保持在5℃以上，澆筑后的產品進行脫模、養(yǎng)護切割后進行產品包裝，至此產品制作完成。

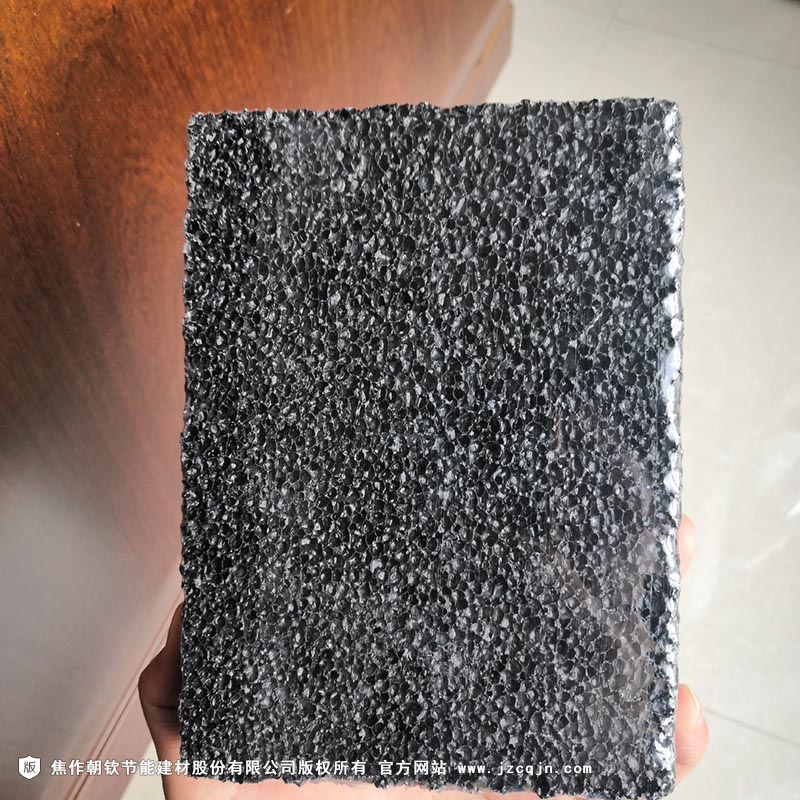

注：本文“CS碳纖維硅質防火保溫板(碳硅板)制作實施舉例”摘自朝欽節(jié)能專利《CS碳纖維硅質防火保溫板及其制作方法》。
